佳能55-250STM镜头光圈散架拆修

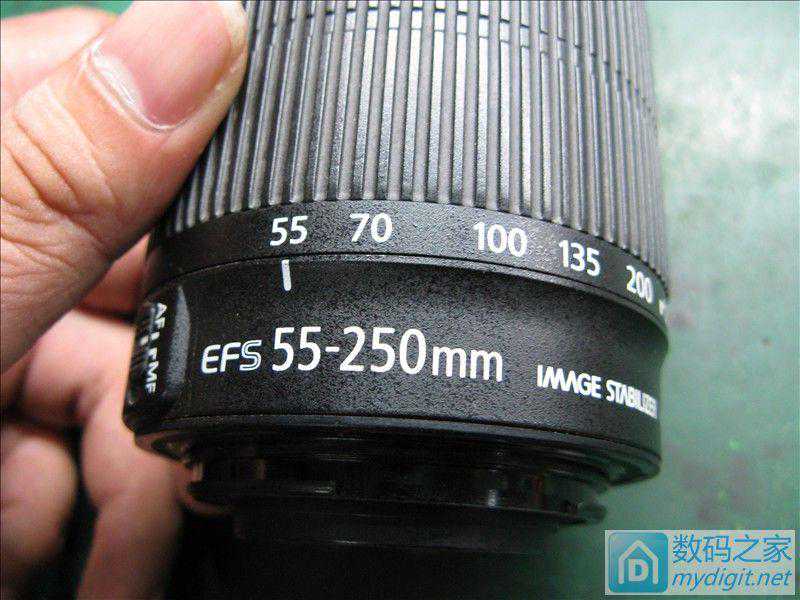

镜头标示
前边看到是STM的镜头
这样可以看到里面的光圈散了
开始拆了，还是从后面开始
拆掉卡口可以看到镜头主板
拆掉主板

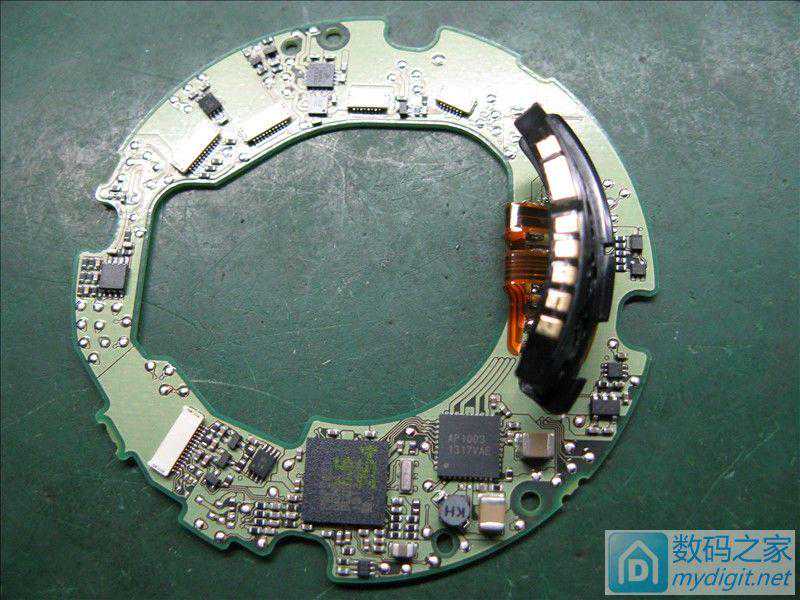

主板的正面，所有零件都在这面
主板的反面什么都没有，除了测试点
拆掉变焦镜筒上的皮子，可以看到一个二维码
转一点看到变焦的导柱，拆掉导柱
可以轻松的取下变焦镜筒
可以看到变焦检测用的一个滑动电位器和一些开关

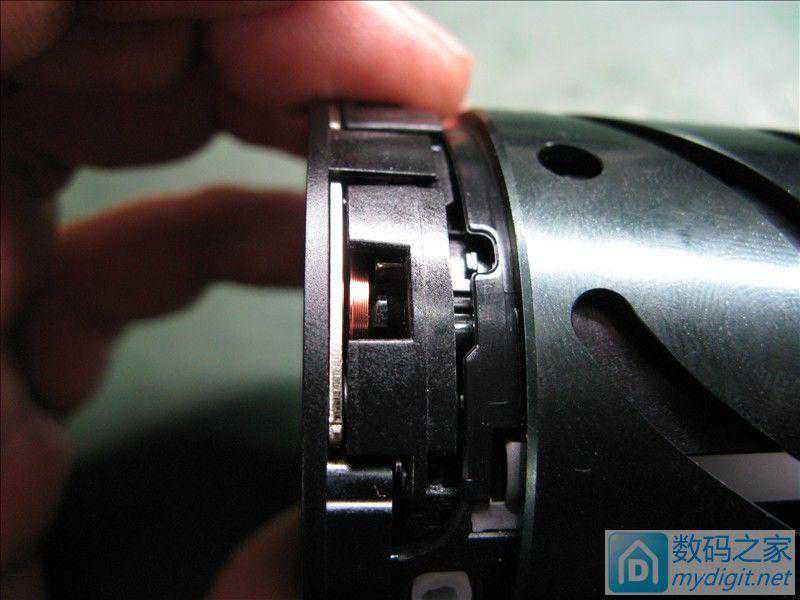

接着取下前镜筒，可以看到固定光圈和对焦的导柱
拆出对焦和光圈组件
看到光圈叶片已经掉落出来了

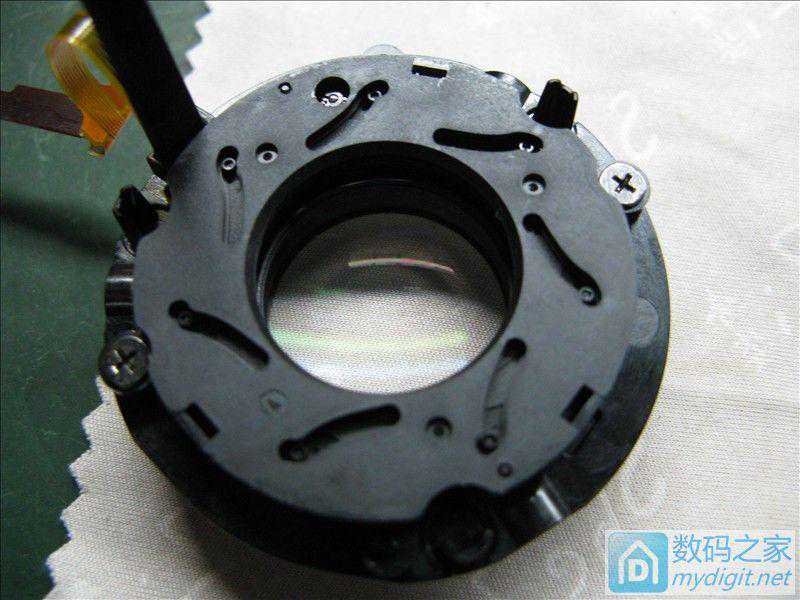

拆开光圈组支架，所有的叶片都掉了
先装上去看看
上好支架似乎有些不对
打开合起似乎都无法到位，先不管了
看看对焦组吧

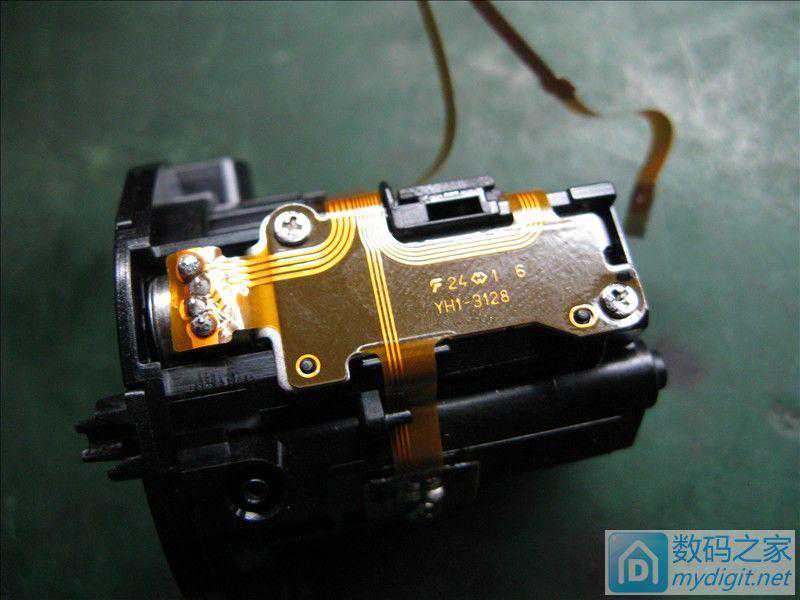

这个是对焦电机，和卡片机一样，据说这种电机在录像的时候没有对焦噪音
这是防抖，今个儿就不拆了
塞到镜筒里看看，光圈不对，拆出来再
把光圈反过来再装一次，感觉正常了
开也到位了
和也到位了，多漂亮的菊花
塞到镜筒里看看，正常了，装机试机提示ERR01

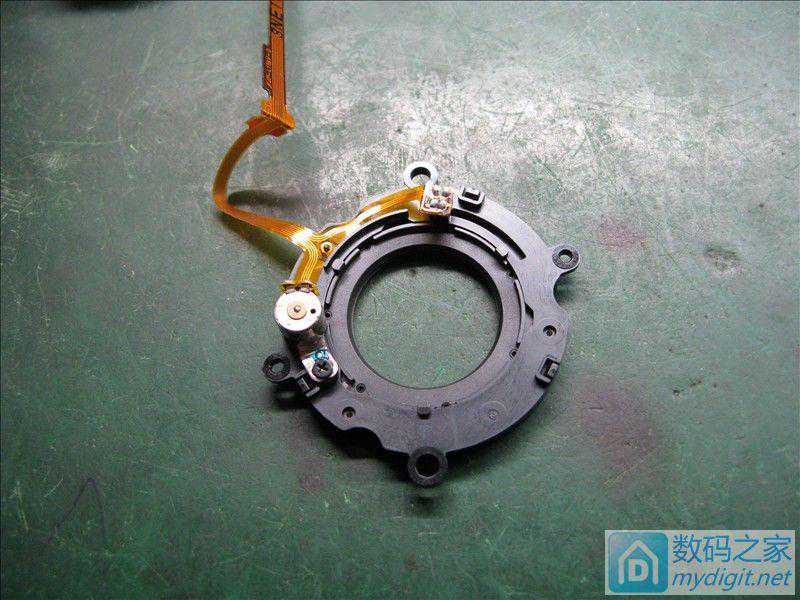

再拆开看看，感觉光圈检测传感器不正常
这样看看就知道问题了，光耦脱了
重新装回去并用胶固定后装机
这么近的距离图像时模糊的，试机正常
