传统的电吹风主要由风嘴、加热元件、马达、风扇、手柄、主控板、开关等组成。工作原理是马达驱动风扇旋转。当风扇旋转时，空气从进风口吸入，由此形成的离心气流再由风嘴吹出；空气通过时，电吹风开关拨到热风档，电热元件则会通电加热，吹出热风；开关拨到冷风档，电热元件不通电，吹出的则是冷风；电吹风以此来实现头发快速烘干和做造型的目的。
图1、传统电吹风的基础组成
传统电吹风通过高温和强风来快速吹干头发，但这种方式容易破坏头发的天然水分平衡，导致头发干燥、毛躁，因此负离子电吹风应运而生，有效地解决了这一问题。负离子电吹风的多了一个负离子发生器，它主要由一个高压发生器和一个负离子发射极组成。高压发生器产生高压电场，使空气中的氧气和水分子电离产生负离子。这些负离子通过负离子发射极释放到空气中，与头发上的正电荷中和，达到减少静电、顺滑头发的效果。工程师如何设计一款电吹风？它们常用的电子元器件或芯片方案有哪些呢？带着问题我们整理了以下6款电吹风的BOM表，予以设计参考。

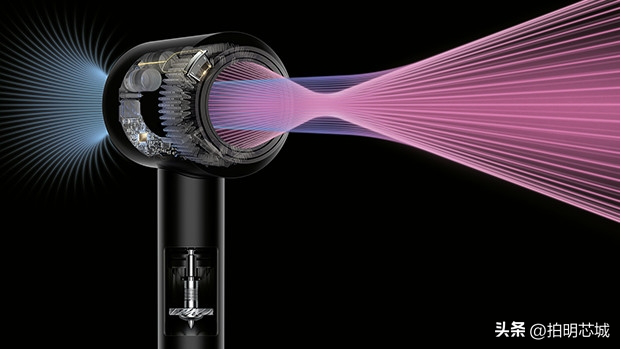

1、戴森HD-01
品牌
型号
描述
微芯(MICROCHIP)
PIC16F1939-I/MV
1颗8位微控制器
英飞凌/国际整流器(INFINEON/IR)
IRSM808-105MH
1颗电机驱动半桥芯片
德州仪器(TI)
TLC372CPWR
1颗线性比较器芯片
瑞萨/英特矽尔(RENESAS/INTERSIL)
ISL28291FUZ
1颗运放芯片
恩智浦(NXP)
74LVC2G08DP
1颗逻辑门
安森美/飞兆(ONSEMI/FAIRCHILD)
FSQ500HL
1颗交流/直流转换器
威世(VISHAY)
BAT54SW
2颗二极管
意法半导体(ST)
BAT54JFILM
1颗二极管
安森美/飞兆(ONSEMI/FAIRCHILD)
FES1JL
1颗二极管
恩智浦(NXP)
BC846A
1颗三极管
意法半导体(ST)
MM1Z15V
1颗稳压管
意法半导体(ST)
MM1Z18V
1颗二极管
德州仪器(TI)
SN74LVC1G123DCTR
1颗可重新触发的单稳态多谐振荡器
安森美(ONSEMI)
MUN5211DW1T1G
1颗双极晶体管
安森美(ONSEMI)
IN5406
1颗二极管
亿光(EVERLIGHT)
ELM3052
1颗光耦
-
TFA-223M
1颗负离子发生器
-
-
1颗85W输出功率电机
-
-
4颗电解电容
-
-
2颗按键
-
-
阻容感、连接器、接口、结构件和紧固件等等
表1、戴森HD-01部分元器件

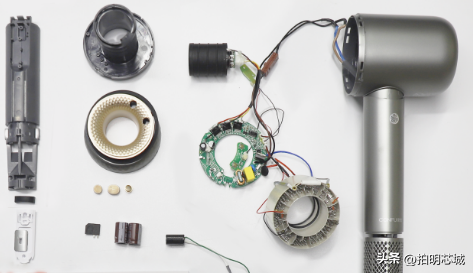

2、康夫F9
品牌
型号
描述
凌鸥创芯(LINKOSEMI)
LKS32MC037M6S8B
1颗32位MCU，电机微控制器
凌鸥创芯(LINKOSEMI)
LKS1D5005D
3颗高压单相IPM，电机驱动半桥芯片
晶丰明源(BPS)
BP85226DF
1颗非隔离辅助电源芯片
富芯微电子(RICHIPS)
BTB16800BW
1颗双向可控硅，用于发热丝温度的控制，来实现不同风温
青杉(GREENTAXUS)
GFA-223M
1颗负离子发生器，可以中和头发产生的静电，减少毛躁
矽润(XIRUN)
KBP410
1颗整流桥，用于整流为无刷直流电机供电
艾华(AISHI)
400v47uf
2颗滤波铝电解电容
-
BL2212K0017
1颗直流无刷电动机，110000r/min
-
8D-11
1颗NTC热敏电阻，用于抑制上电的冲击电流
-
07D471K
1颗压敏电阻，用于输入浪涌保护
-
78L05
1颗三端稳压芯片，用于MCU供电稳压
-
-
阻容感、连接器、接口、结构件和紧固件等等
表2、康夫F9部分元器件

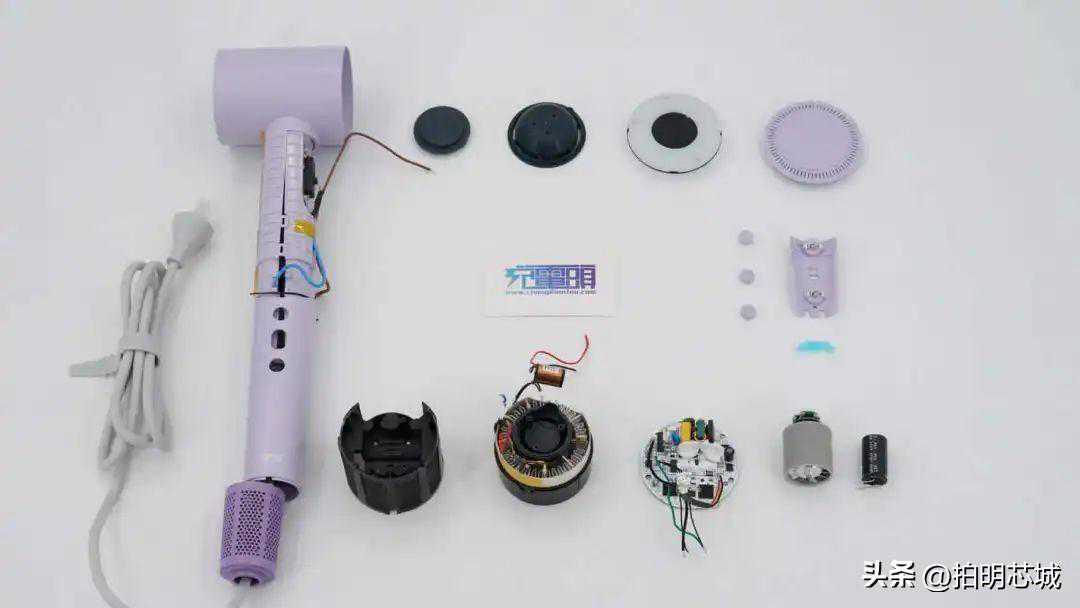

3、岚斐LF-CF03
品牌
型号
描述
凌鸥创芯(LINKOSEMI)
LKS32MC037M6S8
1颗32位MCU，电机微控制器
晶丰明源(BPS)
BPP1D5007QA
3颗用于电机驱动的半桥芯片
晶丰明源(BPS)
BP85226D
1颗非隔离辅助电源芯片
奥伦德(ORIENT)
M3063
1颗光耦，用于可控硅控制
爱德微(ADVSEMI)
T1635C-8A
1颗800V耐压的可控硅，电流16A，采用TO220封装
南柏(NANBAI)
NB-LM
1颗负离子发生器，可以中和头发产生的静电，减少毛躁
矽润(XIRUN)
KBP410
1颗整流桥，用于整流为无刷直流电机供电
诚润(CHEVRON)
-
1颗贴片保险丝，规格为3.15A
军康电容(JKECAP)
100μF400V
1颗滤波铝电解电容
美云智护(MEIYUNZHIHU)
BL2212K0032
1颗直流无刷电动机，额定电压310V，转速为11万转/分钟
-
-
1颗NTC热敏电阻，用于抑制上电的冲击电流
-
-
1颗压敏电阻，用于输入浪涌保护
-
-
1颗安规X2电容规格为0.33μF
-
-
1颗共模电感
-
-
1颗RGBLED指示灯
-
-
1颗13片扇叶的风扇
-
-
1块云母片、蛇形发热丝
-
-
阻容感、连接器、接口、滑动开关、结构件和紧固件等等
表3、岚斐LF-CF03部分元器件

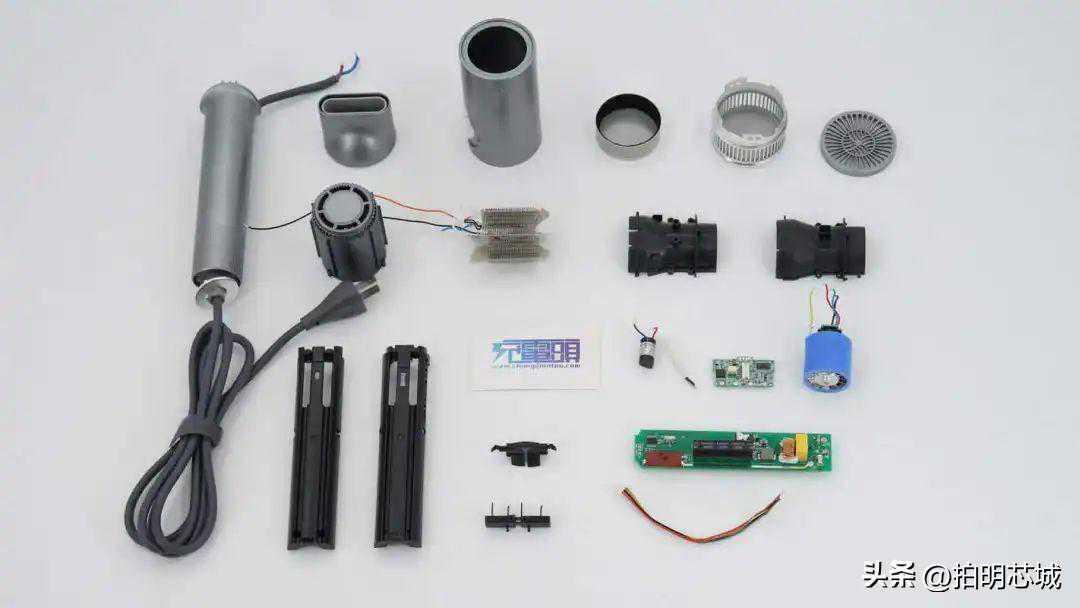

4、美的FG3
品牌
型号
描述
凌鸥创芯(LINKOSEMI)
LKS32MCR22M6S8
1颗32位MCU，电机微控制器
晶艺(LASEMI)
LAS1M0750
3颗用于电机驱动的半桥芯片
晶丰明源(BPS)
BP2523B
1颗非隔离辅助电源芯片
亿光(EVERLIGHT)
ELM3052
1颗光耦，用于可控硅控制
韦达半导体(WEIDA)
BT138-800E
1颗用于发热丝控制的可控硅，耐压800V，工作电流12A，采用TO252封装
祥合金(XHJ)
XH-208B
1颗负离子发生器，输入电压100-240V，输出功率1W，可以中和头发产生的静电，减少毛躁
中驱(ZHONGQU)
1颗直流无刷电动机，额定电压310V，功率60W，额定转速100000r/min，绝缘等级为F级
天泰(TENTA)
-
1颗安规X2电容规格为0.68μF
全鹏(CHAMPION)
-
1颗安规X2电容规格为0.22μF
怡德(UNITED)
-
1颗滤波电解电容，规格为100μF400V
-
丝印2.5D-9
1颗NTC热敏电阻，用于抑制上电的冲击电流
-
丝印78L05
1颗三端稳压芯片用于为MCU供电稳压
-
丝印10D511K
1颗压敏电阻，用于输入浪涌保护
-
丝印DB207S
1颗整流桥，用于整流为无刷电机供电
-
-
1颗贴片保险丝，规格为3.15A
-
-
1颗共模电感
-
-
1颗输出滤波电容规格为100μF25V
-
-
1颗无标MCU，用于功能控制
-
-
1颗贴片LED
-
-
1颗13片扇叶的风扇
-
-
1颗双金属片温控器
-
-
1颗温度保险丝
-
-
1块云母片、蛇形发热丝
-
-
阻容感、连接器、接口、拨动开关、结构件和紧固件等等
表4、美的FG3部分元器件
5、白牌高速吹风机DLX01
品牌
型号
描述
中微半导体(CMSEMICON)
CMS32M5710
1颗32位MCU，电机微控制器
华润微(CRMICRO)
CS5755SDQ
3颗用于电机驱动的半桥芯片
芯朋(CHIPOWN)
PN8054E
1颗非隔离辅助电源芯片
奥伦德(ORIENT)
M3052
1颗光耦，用于可控硅控制
奥伦德(ORIENT)
3H4B
1颗光耦，用于过零检测
环昕微(HXW)
BTA420-800BT
1颗用于发热丝控制的可控硅，耐压800V，工作电流20A，采用TO220封装
南柏(NANBAI)
NB-LM
1颗负离子发生器，可以中和头发产生的静电，减少毛躁
恒然(HENGRANDJ)
BL29710-01
1颗直流无刷电机，额定电压310V，额定功率60W，额定转速110000r/min
成希(DGCX)
10D471K
1颗压敏电阻，用于输入浪涌保护
成希(DGCX)
-
1颗安规X2电容规格为0.47μF
宏远纳川(HYNCDZ)
-
2颗滤波电解电容，规格为33μF400V
-
丝印5D-9
1颗NTC热敏电阻，用于抑制上电的冲击电流
-
丝印KBP310
1颗整流桥，用于整流为无刷电机供电
-
2N3904
3颗三极管，用于RGBLED驱动控制
-
丝印BCDOJ
1颗降压芯片
-
-
1颗贴片保险丝，规格为3.15A
-
-
1颗共模电感
-
-
1颗输出滤波电容25V47μF
-
-
1颗贴片RGBLED
-
-
1颗13片扇叶的风扇
-
-
1颗双金属片温控器
-
-
1颗温度保险丝
-
-
1块云母片、蛇形发热丝
-
-
阻容感、连接器、接口、拨动开关、结构件和紧固件等等
表5、白牌高速吹风机DLX01部分元器件
6、徕芬吹风机
品牌
型号
描述
峰岹(FORTIOR)
FU6812L
1颗8051内核和电机控制引擎(ME)的高性能电机驱动专用芯片
斯帕克(SPE)
SPE05M50T-C
1颗智能功率模块，用于电机驱动
士兰(SILAN)
SDH8322S
1颗非隔离辅助电源芯片
亿光(EVERLIGHT)
ELM3052
1颗光耦，用于可控硅控制
赛米微尔(SEMIWARE)
BTA16
1颗用于发热丝控制的可控硅，耐压800V，工作电流16A，采用TO220封装
南柏(NANBAI)
NB-LM
1颗负离子发生器，可以中和头发产生的静电，减少毛躁
-
LF01
1颗BLDC无刷电机，额定电压为310V、额定功率为105W和转速为10.7万转每分钟
诚润(CHEVRON)
-
1颗贴片保险丝，规格为3.15A
天泰(TENTA)
-
2颗安规X2电容
永利(YONGLI)
-
1颗滤波电解电容，规格为150μF400V
中山龙德(ZS-LONGDE)
-
1颗温度保险丝
-
丝印8D-11
1颗NTC热敏电阻，用于抑制上电的冲击电流
-
-
1颗共模电感
-
-
1颗13片扇叶的风扇
-
-
1颗双金属片温控器
-
-
1块云母片、蛇形发热丝
-
-
阻容感、连接器、接口、拨动开关、结构件和紧固件等等
表6、徕芬吹风机部分元器件
总结以上6款电吹风的芯片方案，主控芯片用到了微芯、凌鸥创芯、中微半导体、峰岹，这里还可以选择意法半导体、航顺芯片、爱普特、永源微电子、小华半导体、领芯微、灵动微、德普微电子、泰芯、澎湃微、元能芯科技、雅特力、微秦科技、沁恒微等。

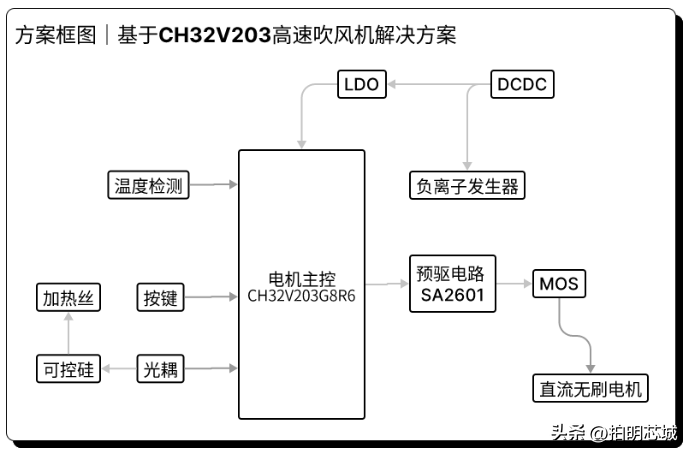

图2、高速吹风机硬件组成（图源：沁恒微）
负离子电吹风的负离子发生器除了选择青杉、南柏、祥合金，还可以选择金升阳、歌溪、松野电器、康维尔、毅欣电子等；电机除了美云智护、中驱、恒然，还可以选择力辉、汇芯电机、若腾、万至达、星德胜、东弘、德昌电机、硅基动力、天孚电机等。
